新闻 | 中交京纬携手中交四公局打造乌梅河大桥BIM智慧沙盘

发布者:中交京纬 发布时间:2019-07-05

近日,长沙中交京纬公司与中交四公局第二工程有限公司贵黄高速第十二经理部正式签署了贵阳至黄平高速公路乌梅河大桥BIM智慧沙盘应用项目合同,希望借助中交京纬BIM技术在行业应用落地的创新设计和落地经验,全力推进工程建设,打造精品建设工程。

乌梅河特大桥是贵阳至黄平高速公路TJ12标控制性工程,位于福泉市陆坪镇翁拷村与马鞍寨村之间,跨域翁马河,其上游6公里为野洞河风景区(乌梅河村)。乌梅河特大桥主桥采用计算跨径为300m的上承式钢管混凝土变截面桁架拱桥,引桥采用40m装配式T梁,左幅桥全长为928.1m,右幅桥全长888.1m。主桥平面位于直线段内,纵向为双向1%的人字坡,主桥采用分离式,左右幅相距0.5m,横坡为双向2%。主拱圈拱轴线采用悬链线,计算矢高为60m,计算矢跨比f=1/5,拱轴系数m=1.55,桥面系为跨径29.1m钢板组合梁。

 在梳理了业务逻辑层和实际的需求后,中交京纬为客户规划了BIM智慧沙盘平台。基于BIM技术、移动互联网、物联网、GIS等技术,根据地形图、无人机倾斜摄影,工程数字模型、结合项目管理业务数据等融合集大成动态三维数据展示平台。采用软硬一体的解决方案,以更加直观形象的方式诠释BIM的工程应用。智慧沙盘融合了无人机倾斜摄影的工程实景,施工阶段的BIM模型,现场监控、关键控制工程、施工工艺演示、安全风险提醒、动态形象进度以及里程桩号等各类设计、施工信息,通过高效的图形引擎和平台进行仿真展示。

 此次BIM智慧沙盘经过多方比选,系统从集成整合、直观展示;性能优越、简单易用;自动采集,高效准确;相互关联、互联互通;智能预警、智慧决策;快速实施,高效部署等方向提供的系统解决方案得到领导的一致认可,最终选择携手长沙中交京纬从以下几个方面共建BIM智慧沙盘平台。

项目介绍:

项目介绍包括了项目概况、项目风采、工程展示、行车模拟等功能。

在智慧沙盘原地形地貌上可以直观真实的了解和掌握设计意图以及与周边环境的匹配关系,掌握任意位置的情况,通过漫游飞行模式鸟瞰项目总览。如需要重点关注的工点以及工程部位可以快速定位,通过智慧沙盘还能模拟车行的真实感受,让沙盘带您体验真实的沿途风景及路况。

在沙盘中采用多媒体的方式介绍项目的基本情况,通过文字、图片、视频的讲解,。建立了项目动态的图片收集资料库,可以随时翻阅项目的各种关键节点,各种工序留下来的痕迹资料查询。对于关键的施工工艺和工程特点,基于BIM技术以动画的讲解方式更加形象生动的展示工程的重难点工法。


投资控制

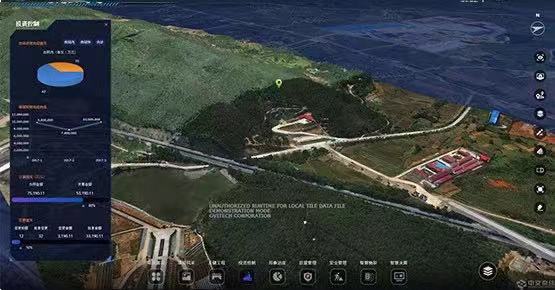

在模型中生成每个构建的计量单, 总体进度完成情况、季度投资完成情况、变更情况等数据。


进度管理

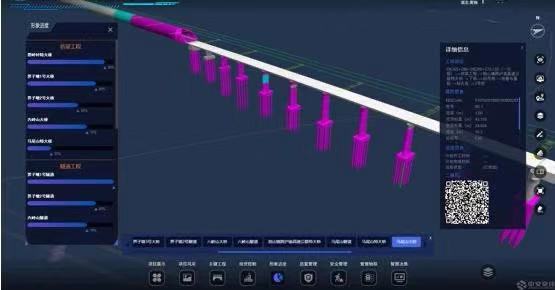

智慧沙盘的形象进度随工程的建设状况动态集成,结合现场施工的手机APP,通过在手机端进行工序过程的交验,系统自动关联工程部位的实际进度情况,扫描构件二维码获取建造过程的完整信息,真正实现了建造过程的痕迹保留。


质量管理:

1、工序卡控

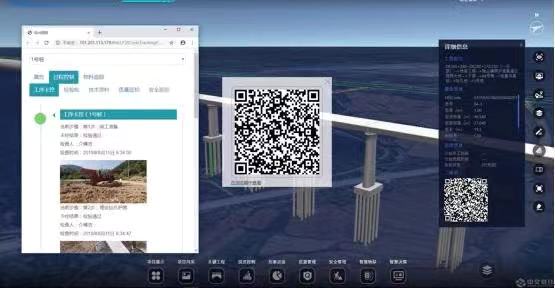

质量管理是基于工序管理为核心,施工单位能够灵活配置施工工序,工序报验上报能及时推送消息给相关负责人, 实现工艺的流程审批和管理,工艺的相关表单递交与管理把具有工程建设过程中产生的文件、图纸、照片、影像资料通过分类进行电子文档管理,归纳组织加以保存,作为工程竣工验收的资料;通过BIM平台实现工程资料的管理。通过BIM综合管理平台与项目管理平台工程资料关联,进行资料查询和浏览。


2、质量巡查

依据项目公司工程质量巡检制度,规范工程质量巡检人员在日常施工中通过对质量控制的检查和巡查,利用手机APP进行现场登记,现场资料进行上传。当每一个细小环节出现质量问题时,并对改正的过程和结果进行跟踪检查,提出反馈意见和效果评定,未达到要求的必须有处置决定,重新提出整改要求和处罚结论。


安全管理

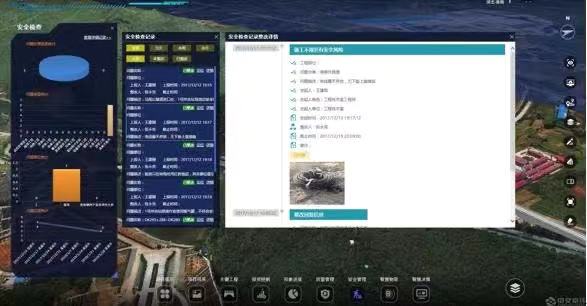

可以通过管理平台端或者移动APP端发起处理任务,一旦发起后,相关人员会收到信息提醒(手机任务提醒,短信提醒),在问题为整改之前,模型会在具体工程部位以警示灯的方式提醒,可以通过手机将现场问题的处理措施、影像资料进行回复,发起人确认整改合格后,模型端会自动关闭警示灯。


技术交流

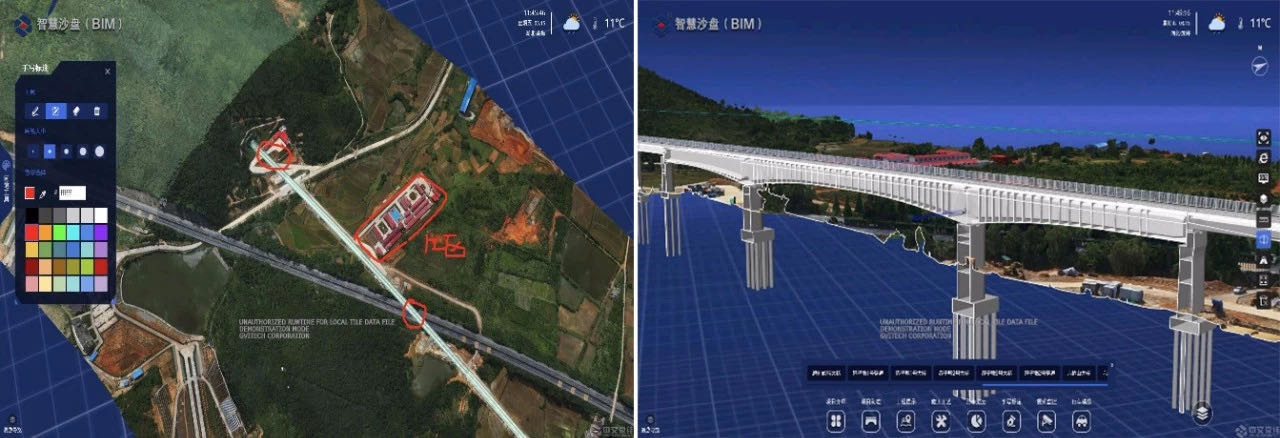

为了方便工程建设人员的实时交流,智慧沙盘可以像黑板一样的进行标记、批注,在智慧沙盘中可以对周边环节以及工程实体进行工程测量距离、面积、坐标等数据。使得工程技术的交流和疑难问题的沟通更加直观和便捷。


智慧物联

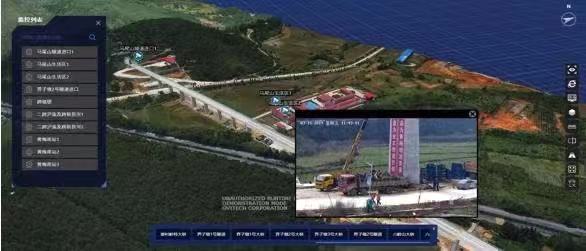

在智慧沙盘中融合了工程现场的各类设备,如监控视频、车辆定位、人员定位等各类检测设备,在沙盘中可以直观掌握到当前设备的分部位置,查看设备采集的各类信息,实时动态的掌握现场施工实际情况。


智慧决策

智慧决策是工程建设过程的数据整合分析与预警的集成,通过智慧决策可以直观的了解到项目的产值、进度、质量安全、材料等多种信息,以饼状、柱状等直观的数据让我们实时的全面掌握项目的关键信息,为项目的指挥决策提供依据。


  作为一家致力于专业的工程管理解决方案服务商, 长沙中交京纬以“客户需求为基础,提供科学系统的解决方案”为宗旨,面向行业主管部门、项目投资公司、施工企业、监理以及设计单位等客户,提供业务和技术领先的软件产品、项目管理信息化整体解决方案。

  如今, 长沙中交京纬已经和贵黄线乌梅河大桥进行合作,双方达成合作伙伴,整合现有的平台和资源更好地为工程信息化提供服务,合作共赢,创造平台更好的体验与更多价值,推动工程行业科技引领与精细化管理的转型升级。
